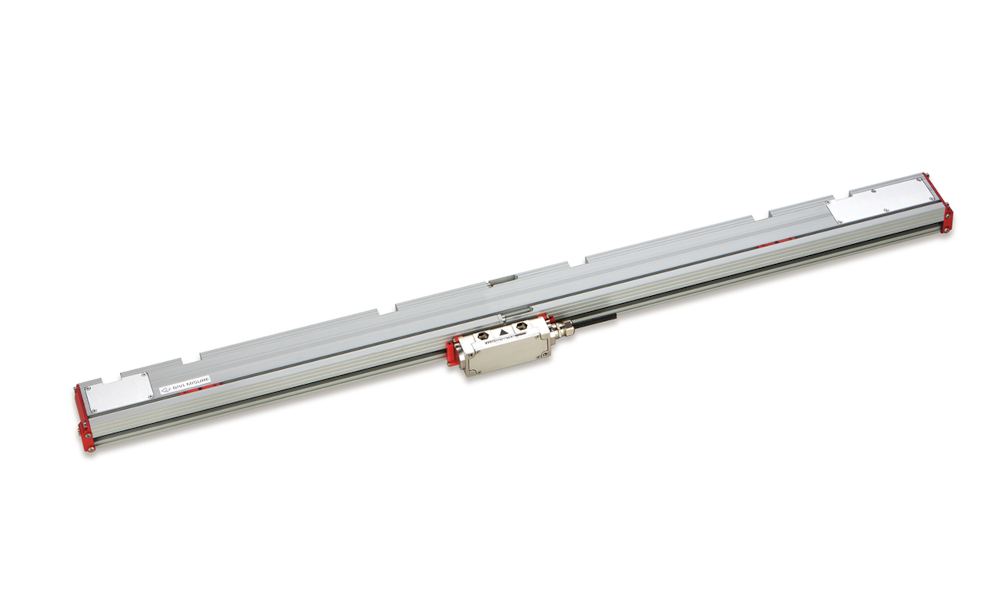

GVS 915
用于大型机器的增量式磁栅尺
• 增量式磁栅尺, 可用于单个部件或大型机器的模块化版本 (测量长度可达30040毫米或更长)。
• 应用于各种工业领域，如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。
• 磁条敷设于不锈钢带上, 与机器导轨连接一体, 在任何工作温度下都能得到很好的精度。
• 分辨率高达 0.5 μm. 精度等级 ± 10 μm。
• 钢性连接模块, 可防止液体和环境脏污进入的完美密封, 不随时间而改变。
• 参考索引距离可编码,在恒定步距, 或可选择沿整个测量长度每50毫米, 具有零磁设装置。
• 可调节电缆输出方向, 通过双向连接器。
• 宽的校准公差。
• 可通过尺身两端或读数头处通入压缩空气。
需求信息
获取仪器详情

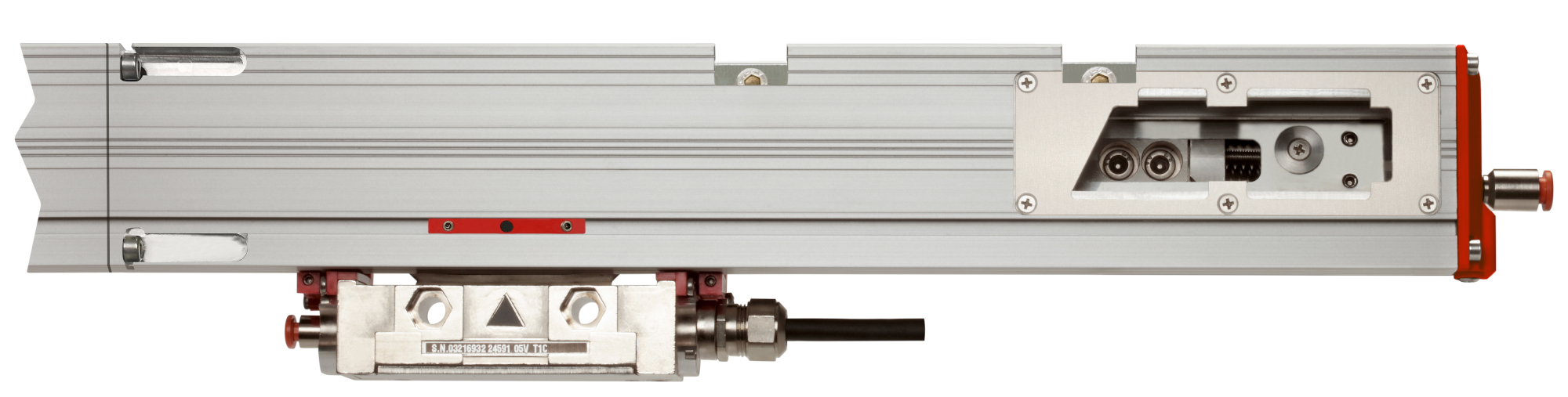

1
刚性固定模块，完美密封，经久不变形。2
T块用于模块弹性固定。尺身和磁带热膨胀相互独立。5
独有的磁带承载和导向系统。
实现模块间宽泛的对准公差。6
磁带经过严格校准。 最高精度等级 ± 10 µm。10
刚性固定模块，完美密封，经久不变形。
测量长度可达 30040 mm,
或根据要求制作更长。
3或根据要求制作更长。
自引导和自对准读数头（ 内部 ）；
恒定的信号质量（ 线路驱动或 1 Vpp ）。
4恒定的信号质量（ 线路驱动或 1 Vpp ）。
T块用于模块弹性固定。尺身和磁带热膨胀相互独立。
独有的磁带承载和导向系统。
实现模块间宽泛的对准公差。
高精度磁带固定在不锈钢支架上（ 极距 2+2 mm ）。
分辨率高达 0.5 µm。
7分辨率高达 0.5 µm。
从尺体和/或读数头的两侧加压。
8特质密封唇具有非延展性，
固定于尺体两个末端。
9固定于尺体两个末端。
磁带经过严格校准。 最高精度等级 ± 10 µm。
特质钢块将磁带固定到机器上。
适合应用的线性热膨胀。
11适合应用的线性热膨胀。
PUR电缆适用于连续运动。
12双向接头。可调节的电缆输出方向。
13参考索引有编码距离、恒定步距或通过零位磁力设定装
置沿整个测量长度每 50 mm 设定一个参考索引。
14置沿整个测量长度每 50 mm 设定一个参考索引。
密封垫片用于电路保护 ( IP 67 ) 。
15特质不锈钢托架用于读头
滑动并将其固定在正确位置。
滑动并将其固定在正确位置。
