GVS 919

GVS 919

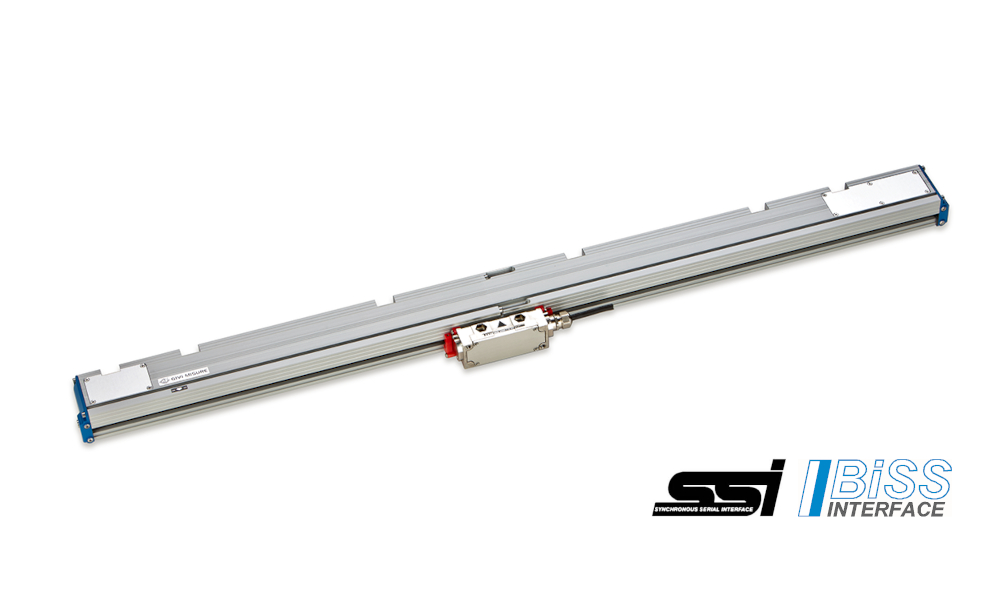

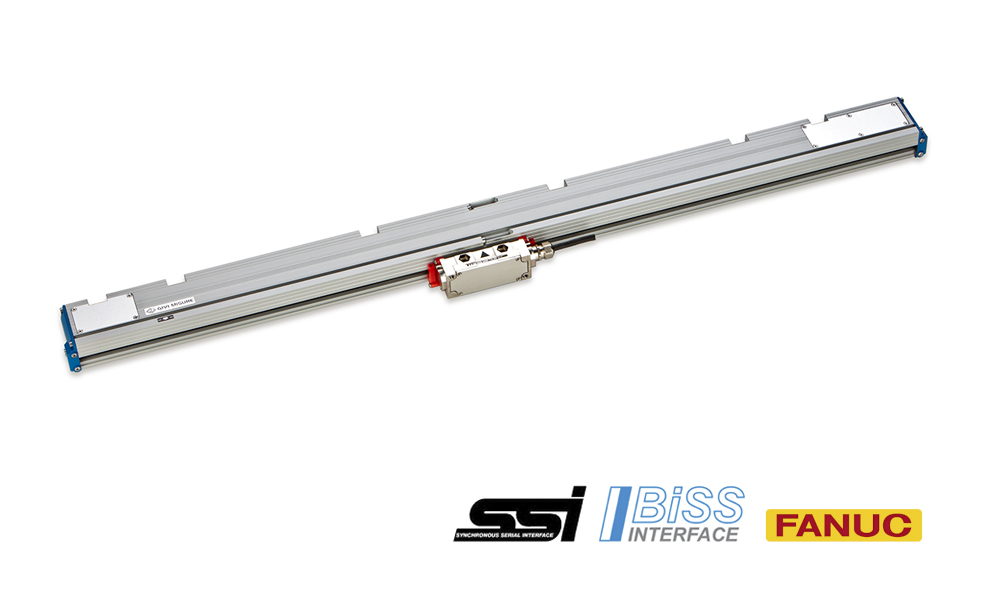

用于大型机器的绝对式磁栅尺

• 绝对式磁栅尺, 可用于单个部件或大型机器的模块化版本 (测量长度可达30040毫米或更长)。
• 应用于各种工业领域,如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。
• 磁条敷设于不锈钢带上, 与机器导轨连接一体, 在任何工作温度下都能得到很好的精度。
• 串行接口 SSI-BiSS C (单向), 有或没有1 Vpp 模拟信号。直接读取绝对测量值。
• 分辨率高达0.5 μm. 精度等级 ± 10 μm。
• 钢性连接模块, 可防止液体和环境脏污进入的完美密封, 不随时间而改变。
• 可调节电缆输出方向, 通过双向连接器。
• 宽的校准公差。
• 可通过尺身两端或读数头处通入压缩空气。
• 可选: 1 Vpp 模拟信号。


需求信息

我本人已经阅读了 隐私政策 并同意贵司处理我个人信息
captcha

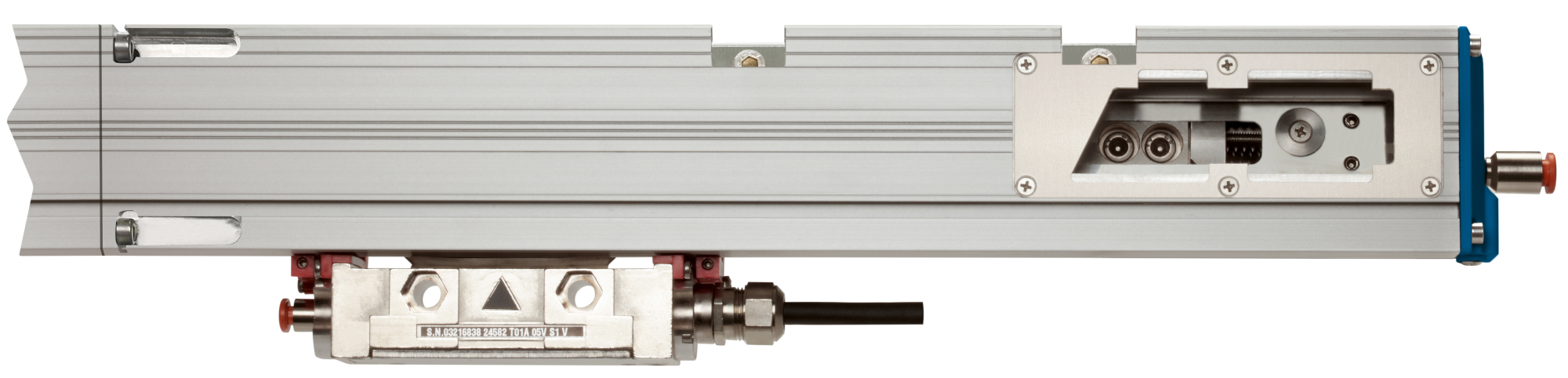

1

刚性固定模块,完美密封,经久不变形
2
测量长度可达 30040 mm
3
自引导和自对准读数头( 内部 );
恒定的信号质量
( 串行接口 + 1 Vpp 应要求提供 )。
4

T块用于模块弹性固定。尺身和磁带热膨胀相互独立
5

独有的磁带承载和导向系统。
实现模块间宽泛的对准公差
6
高精度磁带固定在不锈钢支架上( 双轨、绝对和增量 )。
分辨率高达 0.5µm。
7
从尺体和/或读数头的两侧加压
8
特质密封唇具有非延展性
固定于尺体两个末端
9


磁带经过严格校准。 最高精度等级 ± 10 µm。
10
特质钢块将磁带固定到机器上。
适合应用的线性热膨胀
11
PUR电缆适用于连续运动
12
双向接头可调节的电缆输出方向。
13
密封垫片用于电路保护 ( IP 67 ) 。
14
特质不锈钢托架用于读头
滑动并将其固定在正确位置。
