编码器配件

编码器支架

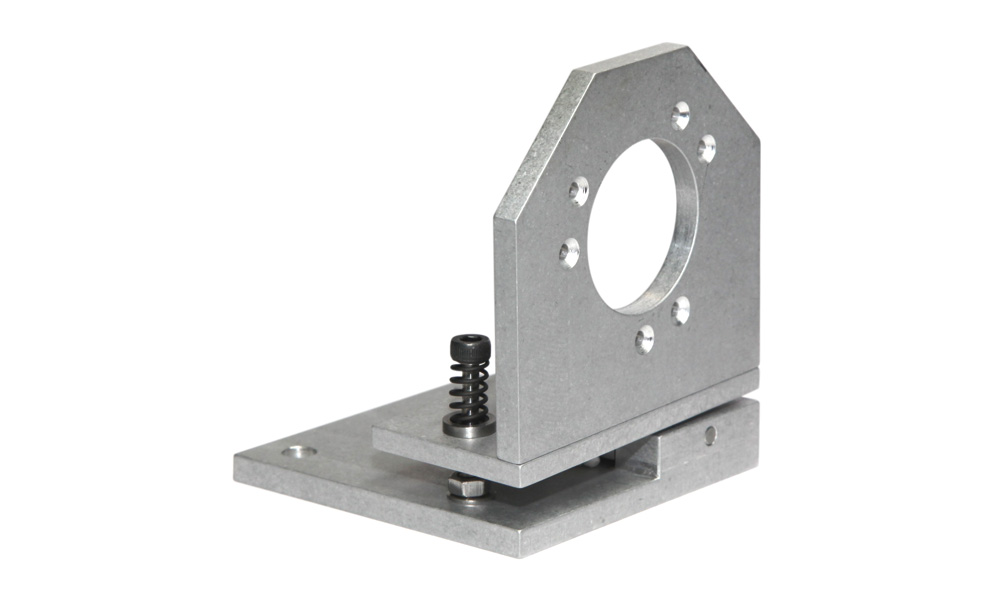

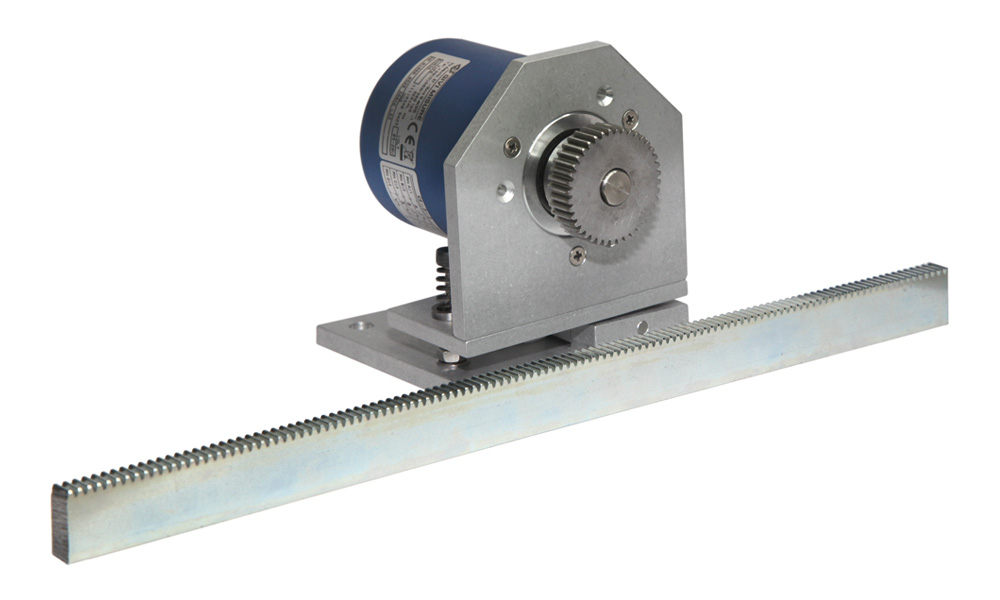

SEP




编码器支架

编码器支架可实现机架和小齿轮传动系统



材质
耦合由具弹性的弹簧系统保证
最大开-合
可用于编码器系列EN 536 - AEN 536 - 其他按需
重量300 g

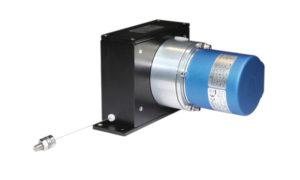

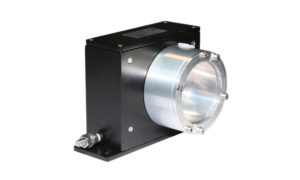

线系统

WS 04


测量长度4.000 mm
最大延伸4.010 mm
材质铝 / 铜 / 不锈钢
线缆AISI316不锈钢 ( 覆盖7x19+0)
每转测量长度200 mm
静拉伸最小3 N      最大8.9 N
最大加速度35 m/s2 ( 输出 )   10 m/s2 ( 恢复 )
最大运行速度1 m/s
防护等级IP 51

WS 08




测量长度8.000 mm
最大延伸8.010 mm
材质铝 / 铜 / 不锈钢
线缆AISI316不锈钢 ( 覆盖7x19+0 )
每转测量长度250 mm
静拉伸最小6 N      最大13 N
最大加速度30 m/s2 ( 输出 )   12 m/s2 ( 恢复 )
最大运行速度0.75 m/s
防护等级IP 51



WS 10




测量长度10.000 mm
最大延伸10.010 mm
材质铝 / 铜 / 不锈钢
线缆AISI316不锈钢 ( 覆盖7x19+0 )
每转测量长度300 mm
静拉伸最小6 N      最大13 N
最大加速度25 m/s2 ( 输出 )   12 m/s2 ( 恢复 )
最大运行速度0.75 m/s
防护等级IP 51



编码器联轴器轴

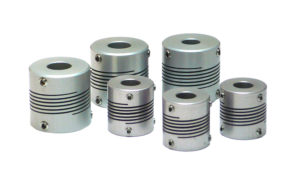

HELI-CAL 联轴器




尺寸 ( 深*长 )孔径 ( d1 0 ÷ 0.05 )固定最大扭力
20x20 mm6 mm4个M3螺丝1.1 Nm
20x20 mm8 mm4个M3螺丝1.0 Nm
25x24 mm6 mm4个M4螺丝2.9 Nm
25x24 mm8 mm4个M4螺丝2.6 Nm
25x24 mm9.52 mm4个M4螺丝2.2 Nm
25x24 mm10 mm4个M4螺丝2.2 Nm



弹簧联轴器




尺寸 ( 深*长 )孔径 ( d1 0 ÷ 0.05 )固定最大扭力
16x35 mm6 - 8 - 10 mm2个M4螺丝1.0 Nm

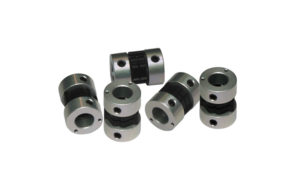

CTFX 联轴器




尺寸 ( 深*长 )孔径 ( d1 0 ÷ 0.05 )固定最大扭力
19x26 mm6 - 8 - 10 mm2个M4螺丝1.4 Nm

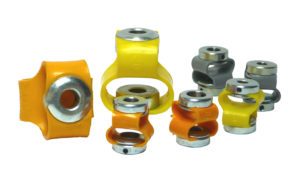

PGFX 联轴器




尺寸 ( 深*长 )孔径 ( d1 0 ÷ 0.05 )轮毂直径 ( d )固定最大扭力
26x28 mm6 - 8 mm18 mm2个M3螺丝0.3 Nm
48x48 mm10 - 12 mm25 mm2个M4螺丝1.3 Nm

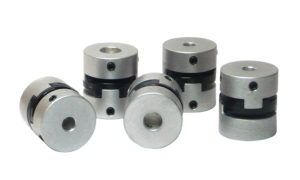

OLDHAM 联轴器




尺寸 ( 深*长 )孔径 ( d1 0 ÷ 0.05 )固定最大扭力
25.4x29 mm6 - 8 - 10 mm4个M4螺丝1.0 Nm

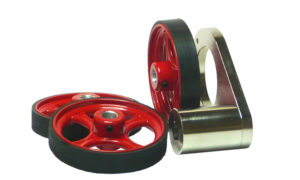

公制轮

SV 200




车轮周长200 mm
重量320 + 100 g
车轮材料
外壳材料光面或滚花橡胶
配件支撑臂 ( 用于EN 536, AEN 536型号 )

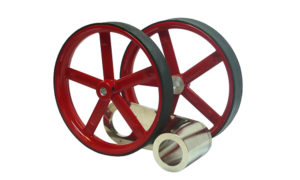

SV 500




车轮周长500 mm
重量320 + 280 g
车轮材料
外壳材料光面或滚花橡胶
配件支撑臂 ( 用于EN 536, AEN 536型号 )

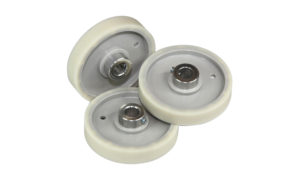

SV 200 H




车轮周长200 mm
重量135 g
车轮材料合成的
外壳材料光面或滚花的聚酯树脂
配件支撑臂 ( 用于EN 536, AEN 536型号 )



SV 500 H




车轮周长500 mm
重量260 g
车轮材料合成的
外壳材料光面或滚花的聚酯树脂
配件支撑臂 ( 用于EN 536, AEN 536型号 )
