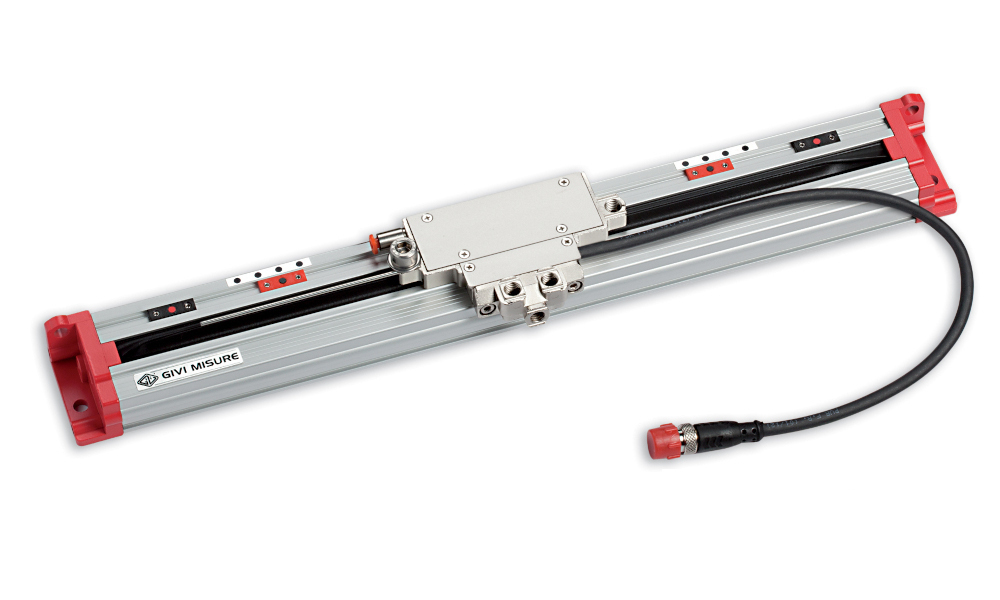

GVS 215
自对准增量式信号磁栅尺
- 磁极距为2+2 mm的磁栅尺。特别适用于同步折弯机应用。
- 读头由带弹簧系统的自对准和自清洗滑轨引导。
- 分辨率可达1 µm，重复性±1增量。
- 准度等级±15 μm。
- 通过零点磁极条设置零参考点，在整个测量长度上每10 mm设定一个参考点。
- 可调的电缆输出和可选式零参考点使尺子具有对称性，适用于折弯机的两侧安装。
- 两端均可安装安全限位开关。
- 用于保护磁带的密封唇，由耐油耐磨的特殊弹性材料制成。
- 适应各种应用，具有双效接头或钢丝。适配器保证了与PBS-HR规格的兼容性。
- 在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。
- 标配一体压铸成型M12型连接器 ( IP 67 ) 或按需配置其他型号连接器。
- 防止电源极性倒置和输出端口短路。
需求信息
获取仪器详情
1
1 μm 最高分辨率
± 15 μm 精度等级（± 10 μm按需）
± 1 个增量重复性
2± 15 μm 精度等级（± 10 μm按需）
± 1 个增量重复性
金属双托架。
弹性补偿机械间隙。
3弹性补偿机械间隙。
电路保护垫圈防护等级 ( IP 67 ) 。
4密封胶唇耐油污和磨损。
自阻式特殊结构。
5自阻式特殊结构。
尺体或滑块加压。
6高温淬取和研磨而成的钢制滑架。
7戈德特式滚珠轴承。
高精准度和传导准直度滑架的。
8高精准度和传导准直度滑架的。
聚氨酯线缆，适用于 连续移动。
简单可调式线缆输出。
9简单可调式线缆输出。
一体压铸式M12插头 ( IP 67 ) 或按需提供其他型号。
10可互换通过GV-PB与PBS-HR型号尺子。
11多种连接到机器上的可能性，通过双效关节或者钢丝。
12磁带增量式阅读。
13测量长度可达30.000 mm, 拼接版本。
14限位开关按需。
15零点磁块用于参考索引的选取（每10 mm 一个参考索引）。
