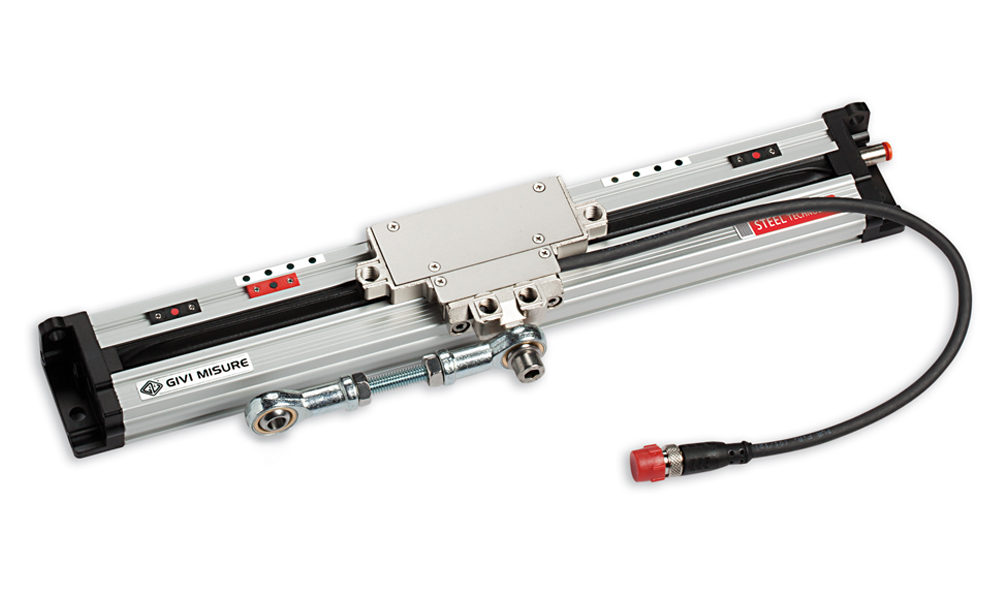

GVS 202 S
带不锈钢格栅的自校正自对准式增量信号光栅尺
- 以不锈钢格带为测量机体的增量光栅尺。具有较高的抗机械阻力和热膨胀，保证在任何温度下都保持恒定的精度。
- 特别适用于同步折弯板机的应用。
- 传感器由带弹簧系统的自对准和自清洗滑动架引导。
- 无接触阅读器头。无摩擦:使用寿命长且耐脏。
- 模块化版本测量长度可达30.000 mm。
- 分辨率可达0.1 μm。
- 标准版本的精度等级为±2.5 μm，高精度版本的精度等级为±1 μm。每根尺子都有计量合格证书。
- 带磁性零点设定装置，在整个测量长度上每10 mm设定一个参考索引。
- 可调的电缆输出和可选的零基准使尺子具对称性，适用于折弯机的两侧安装。
- 两端均可安装安全限位开关。
- 保护光栅的密封唇，由特殊的耐油、耐磨损的弹性体制成。自阻式特殊结构。
- 适用于各种应用，具有双效接头或钢丝。可与GVS 2xx系列和以前的型号PBS-HR互换。
- 在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。
- 标配一体压铸成型M12型连接器 ( IP67 ) 或按需配置其他型号连接器。
- 防止电源极性倒置和输出端口短路。
需求信息
获取仪器详情
1
0.1 μm 最大分辨率
± 1 μm 最高精度等级
0.2 μm 最大间隙误差
2± 1 μm 最高精度等级
0.2 μm 最大间隙误差
金属双支架。
弹性补偿机械间隙。
3弹性补偿机械间隙。
电路专用垫圈防护等级 ( IP 67 ) 。
4非接触式读头。
无摩擦：持久性高，对恶劣环境耐受度高。
5无摩擦：持久性高，对恶劣环境耐受度高。
密封嘴唇耐油和磨损。
自闭独特外形。
6自闭独特外形。
尺体或滑块加压。
7平滑打磨用于支架滑动的钢制导轨。
8球轴承与哥特式弧形轮廓。
高精度和平移的准直度滑架。
9高精度和平移的准直度滑架。
聚氨酯线缆，适用于连续移动。
简单可调式线缆输出方向。
10简单可调式线缆输出方向。
一体压铸式M12插头 ( IP 67 ) 或按需提供其他型号。
11可互换通过GV-PB转接块与于PBS-HR互换。
12各种连接到机器的可能性，通过双效关节或钢丝。
13不锈钢带刻度尺用于绝对式阅读，高机械阻力和热膨胀适合于应用，在任何温度下具有恒定的精度。
14测量长度可达30.000 mm, 拼接版本。
15限位开关按需。
16零磁极条用于选择参考指数（每10 mm一个指数）。
