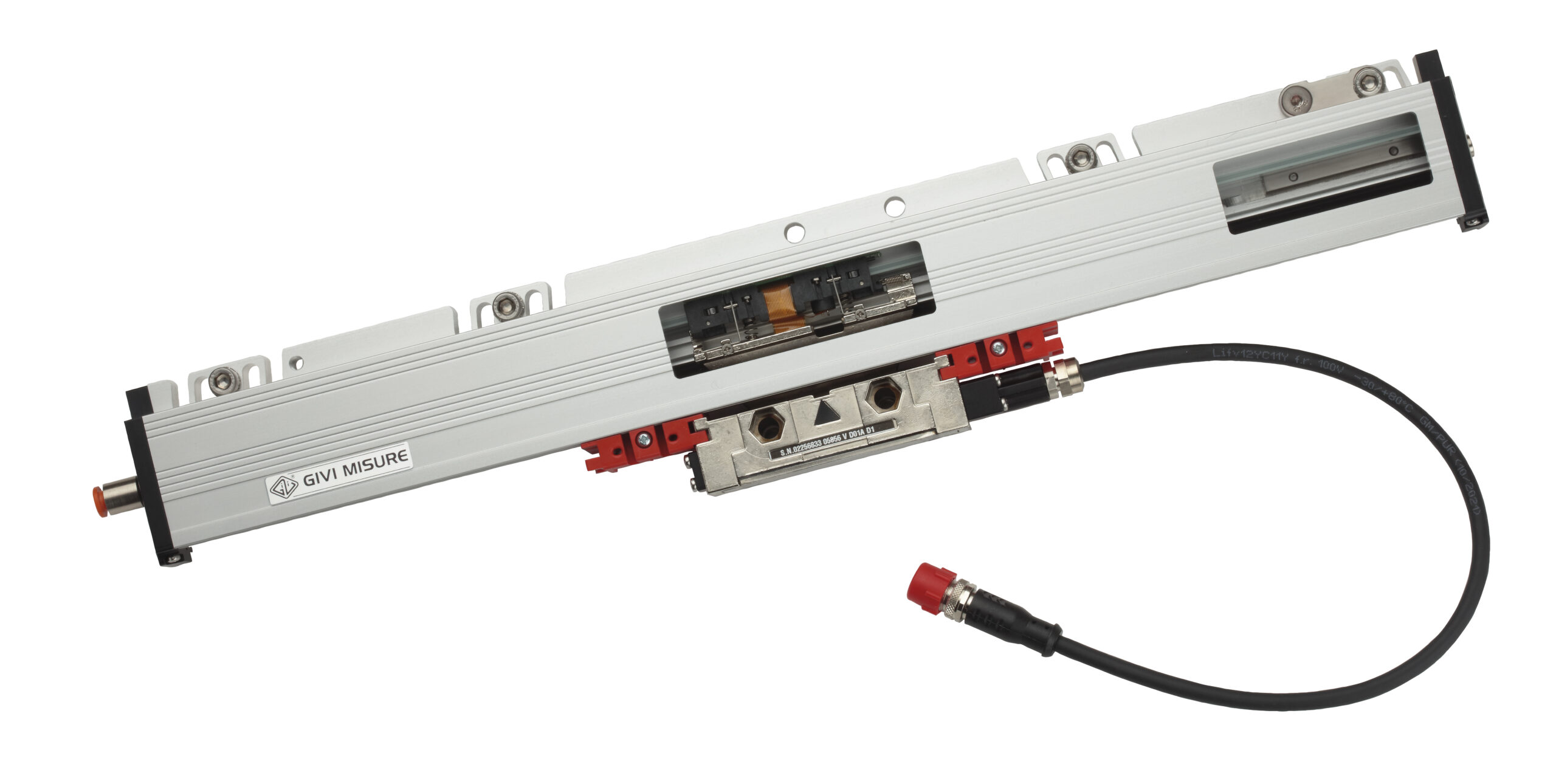

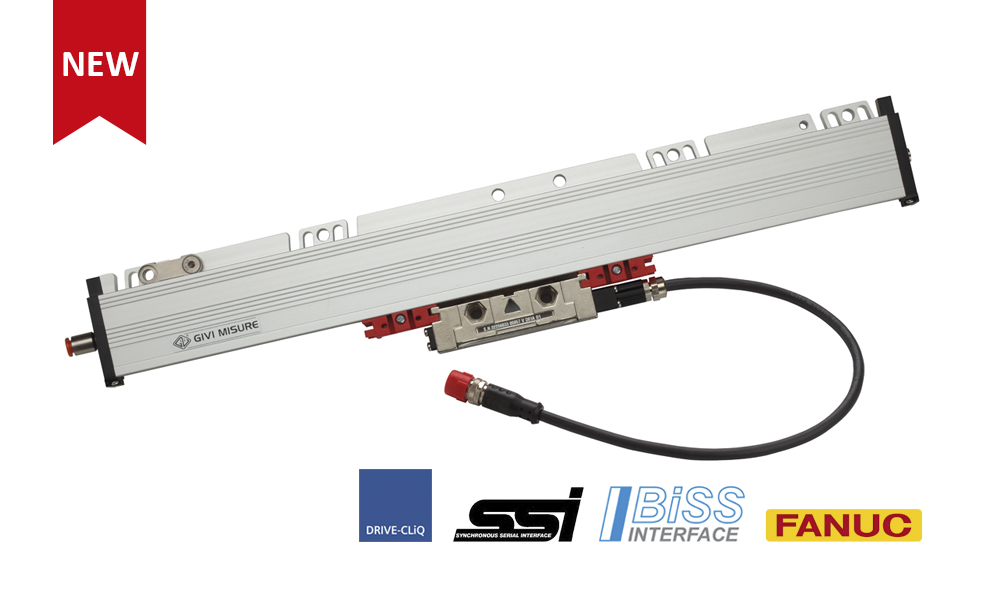

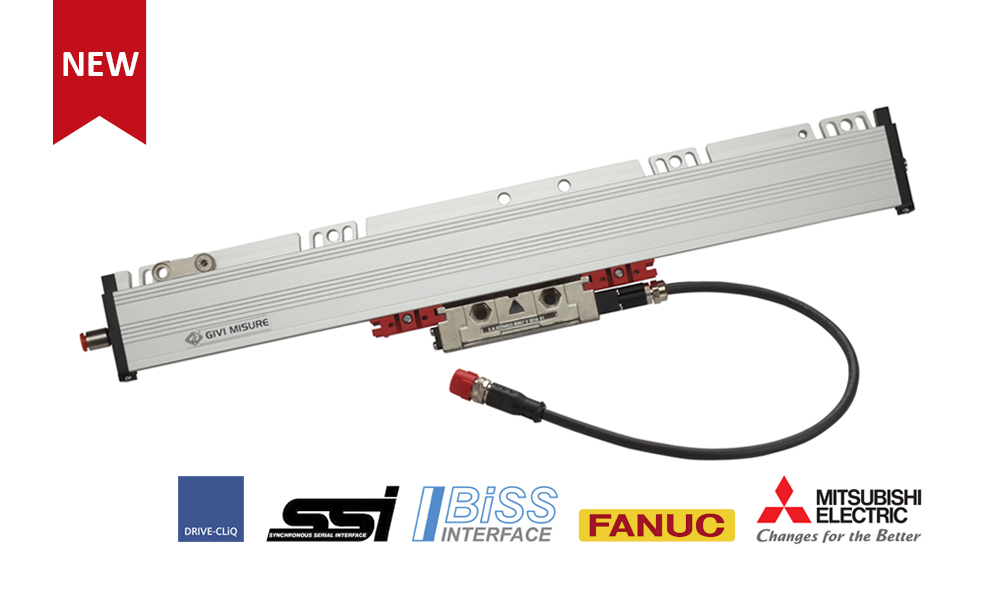

GVS 808
用于数控机床的绝对式光栅尺
- 测量基体为玻璃的绝对式光栅尺。
- SSI – BiSS C ( 单向 ) 串行接口,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC αi。
- 分辨率高达 10 nm。
- 精度等级 ± 5 μm 标准版 ± 3 μm 高精度版 (± 2 μm 测量长度小于 640 mm).
- 对环境脏污具有极高的防护能力。
- 膨胀固定点（FEP）置于中心，按需可放置于右侧 (RT) 或者左侧 (LT)，适合线性膨胀一致的应用。
- 双层线性密封唇，为光栅提供极高的保护。
- 每根尺子均配有计量合格证书。
- 线性热膨胀系数 λ = 8 x 10-6 °C-1。
- 直接读取绝对测量值。
- 连接器集成在读头内。
- 防止电源极性倒置和输出端口短路。
- 相当坚固而厚重的外形，由阳极氧化铝制成。
- 通过双向接头可调节电缆输出方向。
- 可从从两端或者读头为尺体加压。
需求信息
获取仪器详情
1

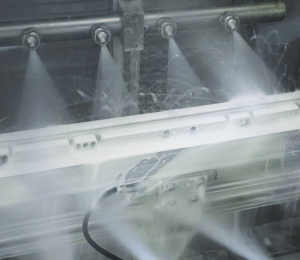

尖端光电复合电路可承受高压液体直射冲击。4

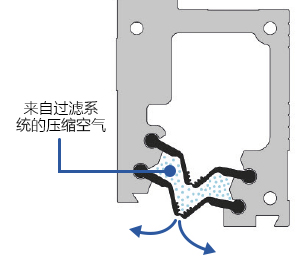

双层密封唇设计 通过压缩空气形成动态屏障，
增强密封可靠性，即使过滤系统失效
也能维持防护功能。6

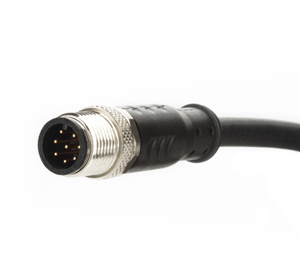

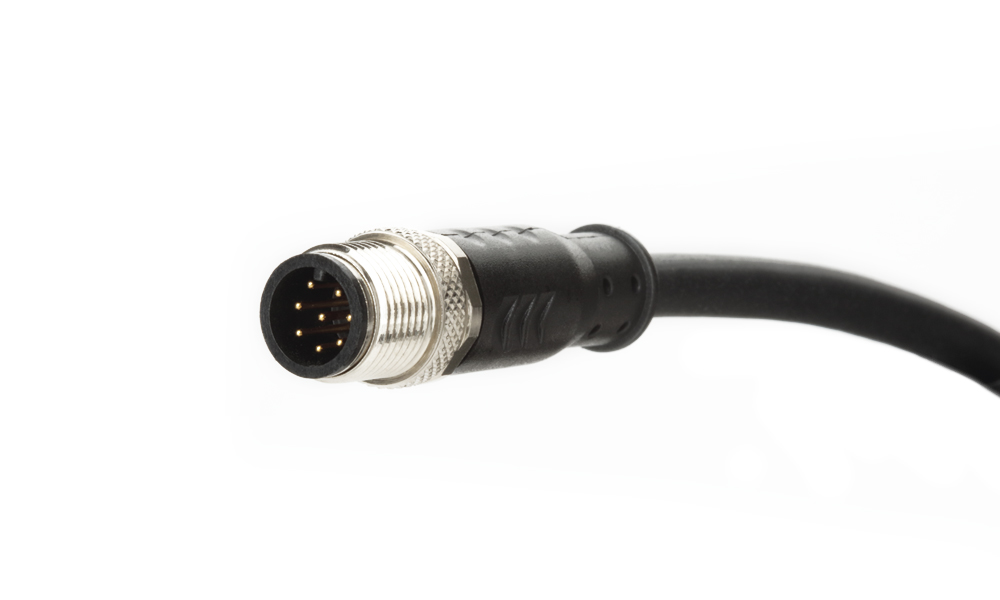

压铸式 M12 连接器 (IP 67) , 带镀金插针。
其他型号可应要求提供。8

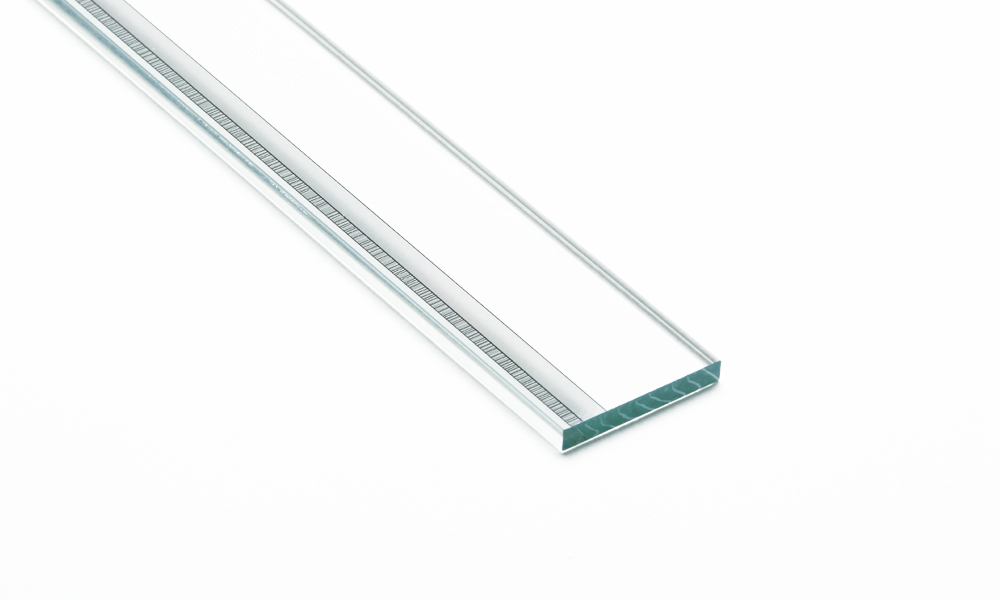

高精度光学玻璃格栅可进行 绝对值信号读取。13
最高分辨率 10 nm。
最高精度等级 ± 2 μm。
2最高精度等级 ± 2 μm。
集成主流CNC通讯协议的
绝对式串行接口。
3绝对式串行接口。
尖端光电复合电路可承受高压液体直射冲击。

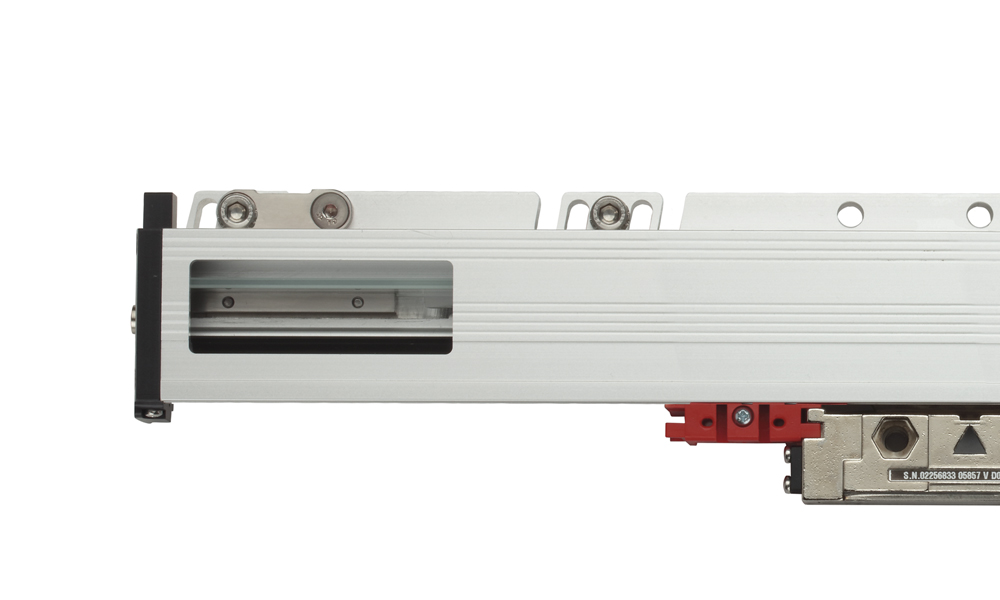

选项：创新的 FEP 系统。可根据应用灵活选择膨胀固定点 (FEP) 位置。

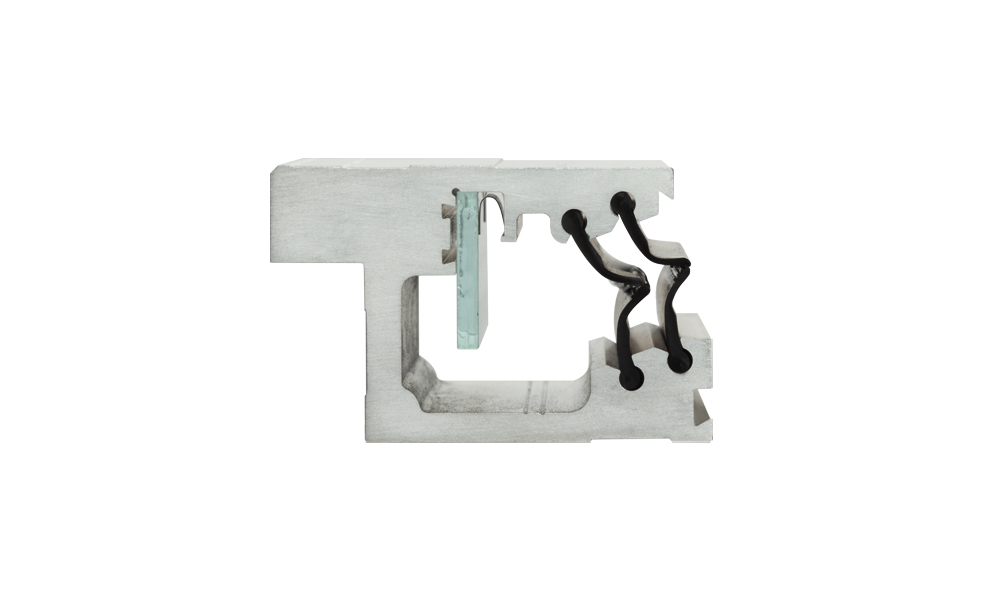

5双层密封唇设计 通过压缩空气形成动态屏障，
增强密封可靠性，即使过滤系统失效
也能维持防护功能。
标配聚氨酯线缆，
适用于连续移动。
7压铸式 M12 连接器 (IP 67) , 带镀金插针。
其他型号可应要求提供。
连接器（IP 67）置于读数头内部，如需，
可轻松拆卸。可调节电缆输出方向。
9可轻松拆卸。可调节电缆输出方向。
带垫片的电路保护（IP 67）。
10用于正确定位和对准传感器的支架。
11测量长度可达
3240 mm。

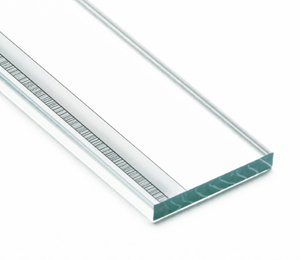

12高精度光学玻璃格栅可进行 绝对值信号读取。
集成的气流调节系统可从尺体两
端或者读头为尺体加压。
端或者读头为尺体加压。
